Le schéma de prise remorque ne change pas selon qu’une remorque est freinée ou non freinée. La prise reste une prise, 7 ou 13 broches. Ce qui change, c’est le niveau de fonctionnalités électriques requis par le type de remorque, et c’est là que la corrélation entre freinage et choix de faisceau devient un vrai sujet technique.
Alimentation auxiliaire 12 V : le critère que les schémas classiques n’affichent pas
Les schémas de câblage diffusés en ligne se concentrent sur l’affectation des broches (clignotant gauche, feu stop, masse, antibrouillard arrière). Ils décrivent une réalité statique. En pratique, une remorque freinée implique souvent un faisceau 13 broches parce que les usages associés dépassent le simple éclairage réglementaire.
A découvrir également : Feux de position vs feux de jour : comprendre les différences essentielles
Une remorque non freinée, limitée à un PTAC faible, embarque rarement autre chose que des feux de position, des clignotants et un feu de plaque. Un faisceau 7 broches couvre ces fonctions sans difficulté.
Sur une remorque freinée, les besoins évoluent. Charge utile supérieure, usage intensif (porte-engins, bétaillère, fourgon), accessoires embarqués : le faisceau 13 broches fournit une alimentation permanente 12 V sur la broche 9 et une alimentation commutée sur la broche 10. Ces deux broches supplémentaires permettent d’alimenter une batterie auxiliaire, un réfrigérateur de caravane ou un système d’éclairage intérieur, fonctions absentes du schéma 7 broches.
A découvrir également : Quelles voitures sont équipées de rétroviseurs dégivrants ?

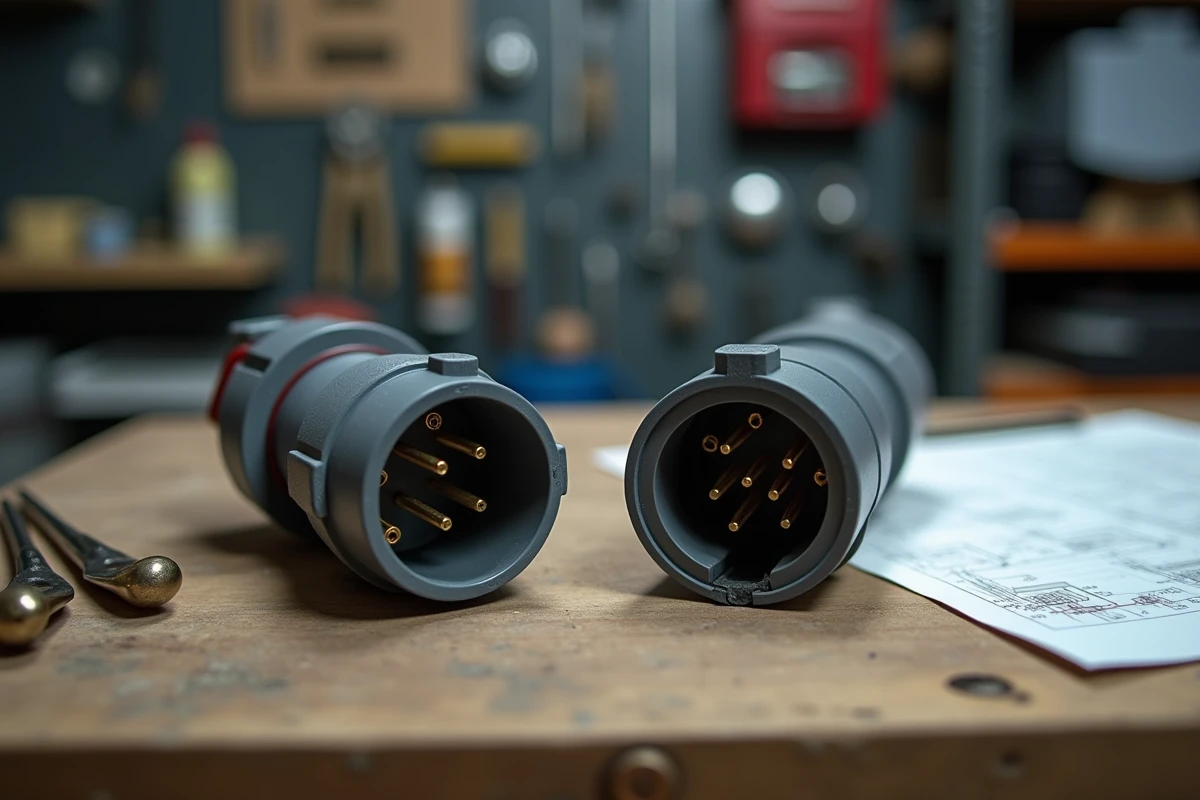

Schéma prise 7 broches : affectation des broches et limites fonctionnelles
Le connecteur 7 broches (norme ISO 1724) reste le standard pour les remorques légères non freinées. Chaque broche a une fonction unique et non négociable :
- Broche 1 : clignotant gauche (fil jaune)
- Broche 2 : feu de brouillard arrière (fil bleu)
- Broche 3 : masse commune (fil blanc)
- Broche 4 : clignotant droit (fil vert)
- Broche 5 : feu de position droit et éclairage plaque (fil brun)
- Broche 6 : feu stop (fil rouge)
- Broche 7 : feu de position gauche (fil noir)
Ce schéma ne prévoit ni feu de recul, ni alimentation permanente, ni ligne de charge batterie. Pour une remorque non freinée de faible PTAC, c’est suffisant. Dès qu’on dépasse ce périmètre, le 7 broches devient un facteur limitant, pas un choix économique pertinent.
Adaptateur 7 vers 13 broches : une fausse solution
Nous observons régulièrement des montages avec adaptateur 7 vers 13 broches sur des remorques freinées. L’adaptateur redistribue les signaux existants mais ne crée pas de ligne d’alimentation permanente 12 V. Les broches 9 et 10, absentes du faisceau 7 broches côté véhicule, restent inactives. L’adaptateur ne compense pas l’absence physique de fils dans le faisceau d’origine.
Schéma prise 13 broches pour remorque freinée : broches critiques et câblage spécifique
Le connecteur 13 broches (norme ISO 11446) reprend les sept fonctions du connecteur 7 broches et ajoute six broches supplémentaires. Deux d’entre elles sont directement liées aux usages des remorques freinées :
La broche 9 fournit une alimentation permanente 12 V, même contact coupé. Elle alimente la batterie auxiliaire d’une caravane ou d’un fourgon. La broche 10 fournit une alimentation commutée, active uniquement lorsque le contact du véhicule tracteur est mis. Elle sert à alimenter le réfrigérateur ou le système de charge en roulant.
Les broches 11 et 12, rarement documentées dans les schémas grand public, sont réservées à des fonctions spécifiques selon le constructeur (retour de données, signal de présence remorque pour le calculateur du véhicule). La broche 13 assure une seconde masse, distincte de la broche 3, ce qui réduit les problèmes de masse partagée sur les remorques longues.
Signal de présence remorque et gestion CAN-bus
Sur les véhicules récents, le faisceau 13 broches interagit avec le réseau CAN-bus du tracteur. Le véhicule détecte la connexion d’une remorque et ajuste automatiquement la répartition de freinage (ESP remorque), la sensibilité du radar de recul et, sur certains modèles, la cartographie moteur. Un faisceau universel 7 broches ne transmet pas ce signal. Le véhicule ignore alors qu’il tracte, ce qui désactive les assistances spécifiques au remorquage.
Nous recommandons systématiquement un faisceau spécifique (multiplexé) plutôt qu’un faisceau universel pour tout véhicule post-2010 tractant une remorque freinée. Le faisceau universel se branche directement sur les feux arrière et peut générer des erreurs CAN-bus (témoin défaut ampoule, dysfonctionnement des feux LED).
Remorque freinée ou non freinée : impact concret sur le choix du faisceau d’attelage
Le freinage de la remorque ne modifie pas le brochage électrique en lui-même. Aucune broche dédiée au freinage n’existe sur les connecteurs 7 ou 13 broches : le frein à inertie fonctionne mécaniquement, sans commande électrique depuis le tracteur (contrairement aux systèmes électriques nord-américains). La distinction porte sur l’écosystème complet de la remorque.
Une remorque freinée est associée à un usage plus lourd. Usage plus lourd signifie :
- Feux de recul nécessaires (broche 8, absente en 7 broches)
- Éclairage intérieur ou accessoires 12 V sur les remorques fermées (broches 9 et 10)
- Compatibilité ESP remorque sur le véhicule tracteur (signal de détection via faisceau multiplexé)
- Seconde masse indépendante pour éviter les retours de courant sur de longs faisceaux (broche 13)
Pour une remorque non freinée de type plateau léger ou bagagère, le faisceau 7 broches remplit le cahier des charges réglementaire. Dès que la remorque est freinée, le passage au 13 broches avec faisceau spécifique devient la norme technique, même si aucun texte réglementaire ne l’impose formellement.
Faisceau spécifique ou universel : quel montage pour quel type de remorque
Le choix entre faisceau spécifique et faisceau universel dépend davantage du véhicule tracteur que de la remorque elle-même. Un faisceau spécifique est conçu pour un modèle précis de véhicule, se branche sur le connecteur OBD ou sur un boîtier dédié, et communique avec le réseau multiplexé.
Un faisceau universel se raccorde en dérivation sur les fils des feux arrière. Il convient aux véhicules anciens (pré-multiplexage) tractant des remorques non freinées. Sur un véhicule récent tractant une remorque freinée, un faisceau universel peut provoquer des erreurs d’affichage au tableau de bord et désactiver les assistances de remorquage.
Le schéma de la prise remorque reste identique dans les deux cas. La différence se situe en amont, entre le faisceau et le véhicule, pas entre le faisceau et la remorque. Mais le type de remorque (freinée ou non) détermine le niveau de fonctionnalités requis, et donc le type de faisceau à installer côté tracteur.
